Dalam proses pengadaan infrastruktur daya cadangan, kesalahan fatal yang kerap terjadi adalah menyamakan spesifikasi genset dengan kapasitas trafo PLN secara mentah-mentah. Bagi pengadaan tanpa pendampingan teknis, genset 1.000 kVA sering dianggap selalu mampu menanggung beban operasional pabrik sebesar 1.000 kW. Fakta rekayasa kelistrikan (electrical engineering) membuktikan sebaliknya.
Ringkasan Cepat: Power factor genset industri (faktor daya) adalah rasio efisiensi antara Daya Nyata (kW) dengan Daya Semu (kVA). Sebagian besar genset 3-fasa dirating pada Power Factor 0.8 (lagging). Mengabaikan load profile industri, batas steady-state generator capability curve, hingga beban kapasitif dapat memicu over-current pada alternator, ketidakstabilan Automatic Voltage Regulator (AVR), atau overload mekanis pada mesin diesel.
Pemilihan kapasitas generator (Generator Sizing Genset) mutlak tidak boleh didasarkan pada asumsi nilai nameplate semata. Untuk menjamin keandalan saat beban puncak, pemahaman mendalam mengenai power factor genset industri, dinamika sistem eksitasi, performa transien, dan kepatuhan terhadap standar kelistrikan adalah keharusan.
Mengapa Rating Genset Selalu Ditulis kVA, Bukan kW?
Pertanyaan paling klasik di lapangan adalah: “Jika pabrik saya butuh daya 800 kW, mengapa spesifikasi genset ditulis dalam kVA?”
Dalam arsitektur genset, terdapat dua komponen utama dengan batasan fisik yang berbeda:
- Alternator (Generator End) dibatasi oleh Arus (Ampere). Kemampuan kawat tembaga stator menahan panas akibat aliran listrik diukur dalam Volt-Ampere (kVA).
- Mesin Diesel (Prime Mover) dibatasi oleh Torsi Mekanis. Kemampuan daya dorong poros mesin diukur dalam Kilo-Watt (kW).
Karena pabrikan alternator tidak dapat mengetahui karakteristik faktor daya seluruh aplikasi pengguna, standar internasional menetapkan kapasitas generator set menggunakan nilai Daya Semu (kVA) sebagai indikator batas toleransi termal kelistrikannya.
Standar Performa Kelistrikan (ISO 8528)
Pabrikan genset industri global mengacu pada standar ISO 8528 untuk menetapkan karakteristik performa dan rating unit. Rating performa genset pada ISO 8528 dievaluasi berdasarkan kondisi pengujian yang mencakup faktor daya sesuai rating generator, karakteristik beban, serta parameter operasi yang ditentukan.
Untuk keperluan engineering, spesifikasi ini dibedah secara spesifik:
- ISO 8528-1: Mendefinisikan aplikasi, rating operasional (seperti PRP, ESP, COP), dan batasan daya mesin.
- ISO 8528-3: Mengatur spesifikasi dan karakteristik alternator (generator sinkron).
- ISO 8528-5: Menetapkan metode pengujian serta batas performa dinamis generator set untuk kelas performa tertentu (misalnya G2, G3, dan G4), termasuk deviasi tegangan, deviasi frekuensi, serta waktu pemulihan (recovery time) pada kondisi perubahan beban yang ditentukan dalam standar.
Penting untuk dipahami bahwa ISO 8528-5 tidak menentukan ukuran kapasitas genset yang harus dipilih, melainkan mendefinisikan parameter performa transien dan keadaan tunak yang digunakan untuk mengevaluasi performa generator set terhadap perubahan beban. Pemilihan kelas performa ditentukan oleh sensitivitas beban terhadap deviasi tegangan dan frekuensi selama transisi beban.

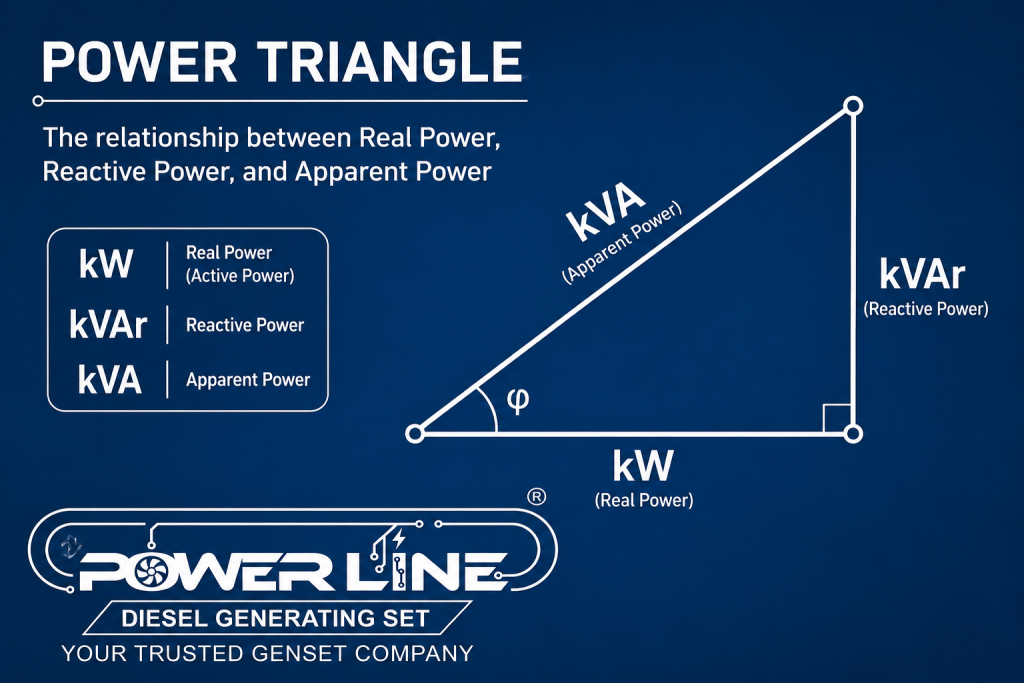

Fundamental Kelistrikan: Segitiga Daya (Power Triangle)
Untuk memahami batasan kinerja genset, konsep daya listrik harus dibedah melalui Segitiga Daya (Power Triangle).
- Daya Semu / Apparent Power (kVA): Total daya listrik yang disalurkan.
- Daya Nyata / Real Power (kW): Daya aktual yang dikonversi menjadi kerja mekanis (memutar motor, pemanas, penerangan).
- Daya Reaktif / Reactive Power (kVAr): Daya induktif yang meminjam kapasitas arus untuk menciptakan medan magnet pada peralatan.
Memahami Rating Power Factor 0.8 Lagging
Sebagian besar genset industri tiga fasa dirating pada faktor daya 0.8 lagging sesuai praktik manufaktur, meskipun terdapat aplikasi khusus (seperti kelautan atau data center) dengan rating berbeda.
Pada rating 1.000 kVA dengan PF 0.8, kombinasi daya aktif dan reaktif setara dengan sekitar 800 kW dan 600 kVAr pada titik rating tersebut. Artinya, engine dirancang untuk memikul beban mekanis 800 kW, sementara alternator didesain untuk menahan arus total setara 1.000 kVA.

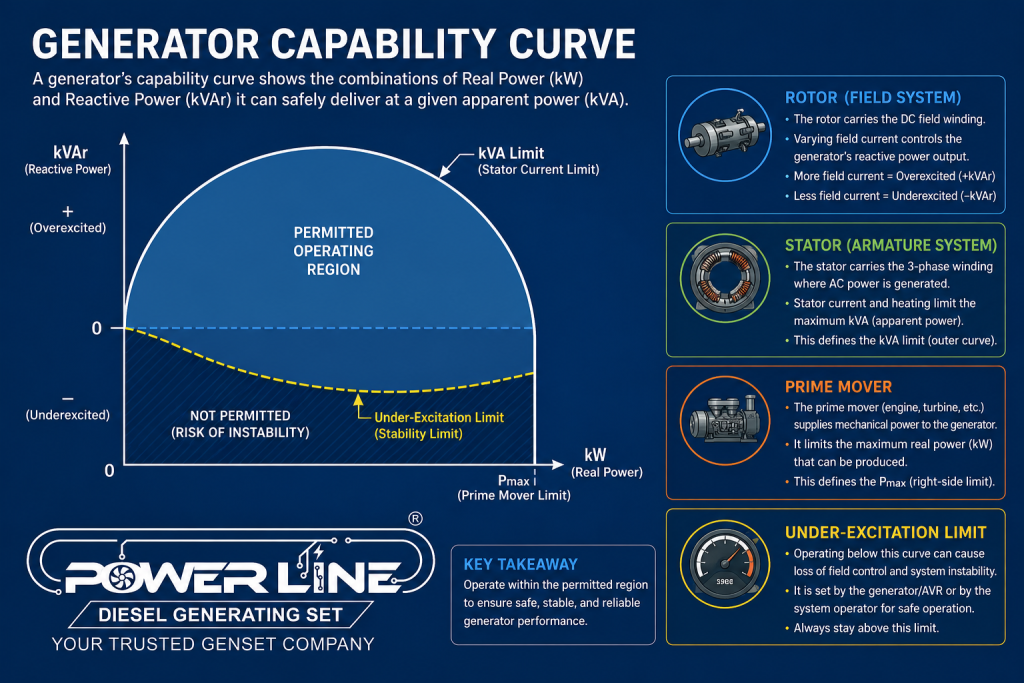

Generator Capability Curve: Peta Fisika Batas Operasi
Overload atau trip pada genset tidak sekadar karena kekurangan daya kW. Kinerja sistem dibatasi oleh hukum fisika dan termal yang dipetakan dalam kurva kapabilitas mesin.
Capability curve merupakan batas operasi tunak (steady-state operating capability) generator sinkron pada tegangan terminal tertentu. Kurva ini menunjukkan kombinasi daya aktif (kW/MW) dan daya reaktif (kVAr/MVAr) yang masih dapat dipertahankan tanpa melampaui batas termal, elektromagnetik, maupun batas kestabilan sinkronisasi generator. Konsep ini merupakan karakteristik khusus generator sinkron (synchronous generator), berbeda dengan inverter-based generation yang memiliki batas operasi reaktif sesuai karakteristik konverter dayanya.
Kurva ini terbentuk dari interaksi batasan fisik utama:
- Prime Mover Limit (Batas Atas / kW): Ditentukan oleh kemampuan kontinu mesin diesel menghasilkan daya mekanis sesuai rating-nya. Batas ini dipengaruhi oleh kapasitas pembakaran, sistem turbocharging, kapasitas pendinginan, karakteristik governor, dan kondisi derating mesin.
- Rotor Heating Limit (Batas Kanan / Lagging PF): Dibatasi oleh arus medan (field current). Saat beban induktif tinggi, AVR Genset merespons dengan memaksa peningkatan field current untuk menyuplai kVAr. Peningkatan eksitasi ini memicu rotor heating.
- Stator Heating Limit (Batas Kurva Lingkaran): Dibatasi oleh arus jangkar (armature current). Arus total (kVA) yang terlampau tinggi akan merusak insulasi stator.
- Under Excitation Limit (Batas Kiri / Leading PF): Saat menghadapi beban kapasitif, AVR akan menurunkan arus eksitasi untuk menahan kenaikan tegangan. Penurunan ini mengurangi torsi sinkronisasi (synchronizing torque). Jika operasi melewati batas under-excitation pada capability curve, margin kestabilan sinkron berkurang secara signifikan sehingga dalam kondisi sistem tertentu generator berisiko mengalami kehilangan sinkronisasi (pole slipping).
- Stator End-Region Heating Limit: Pada generator sinkron berkapasitas besar, OEM juga dapat memasukkan batas pemanasan ujung inti stator sebagai bagian dari capability curve, tergantung pada geometri dan desain mesin.
Mengapa Capability Curve Berbeda Antar Pabrikan?
Bentuk generator capability curve tidak pernah identik antar pabrikan karena dipengaruhi oleh karakteristik teknis seperti nilai synchronous reactance (Xd, X’d, X”d), rotor design, cooling class, spesifikasi excitation system, insulation class, hingga rotor geometry.
Capability curve OEM umumnya diterbitkan untuk tegangan terminal nominal. Perubahan tegangan operasi dapat mengubah batas kemampuan penyerapan maupun penyediaan daya reaktif generator. Oleh karena itu, evaluasi keamanan sistem harus selalu menggunakan data referensi OEM aktual pada kondisi operasi yang relevan. Capability curve Stamford tidak dapat disamakan secara mentah-mentah dengan Leroy-Somer, Mecc Alte, ataupun Marelli, meskipun rating kVA nameplate-nya identik.
Load Acceptance vs. Capability Curve
Dalam engineering, perlu dibedakan secara tegas: Capability curve menunjukkan batas operasi tunak (steady-state) generator, namun kurva ini tidak memprediksi kemampuan generator menerima perubahan beban sesaat (step load).
Fenomena kejutan beban sangat dipengaruhi oleh karakteristik dinamis engine, governor, turbocharger, AVR, serta sistem eksitasi. Sebuah genset dapat berada di dalam capability curve namun tetap gagal memenuhi persyaratan transien apabila karakteristik load acceptance tidak memadai. Evaluasi kemampuan transien dilakukan menggunakan data load acceptance atau transient performance sesuai spesifikasi genset.
Distorsi Harmonisa (THDi) vs Power Factor
Banyak engineer terkecoh melihat angka PF di panel utama pabrik yang tinggi (misalnya 0.95), namun genset tetap mengalami panas berlebih.
Pada instalasi beban nonlinier (nonlinear load) seperti VFD dan UPS, displacement power factor (cos φ) dan true power factor tidaklah selalu sama. Pada beban nonlinier, distortion power turut memengaruhi true power factor sehingga nilai cos φ saja tidak cukup menggambarkan kondisi sistem.
IEEE 519 memberikan rekomendasi batas distorsi harmonik pada Point of Common Coupling (PCC) untuk menjaga kualitas daya sistem secara keseluruhan. Pengukuran THDi, TDD, dan THDv di PCC digunakan untuk mengevaluasi kesesuaian sistem. Namun, evaluasi kemampuan alternator terhadap beban harmonik tetap mengikuti data OEM pabrikan, termasuk penerapan derating alternator apabila disyaratkan oleh aplikasi.

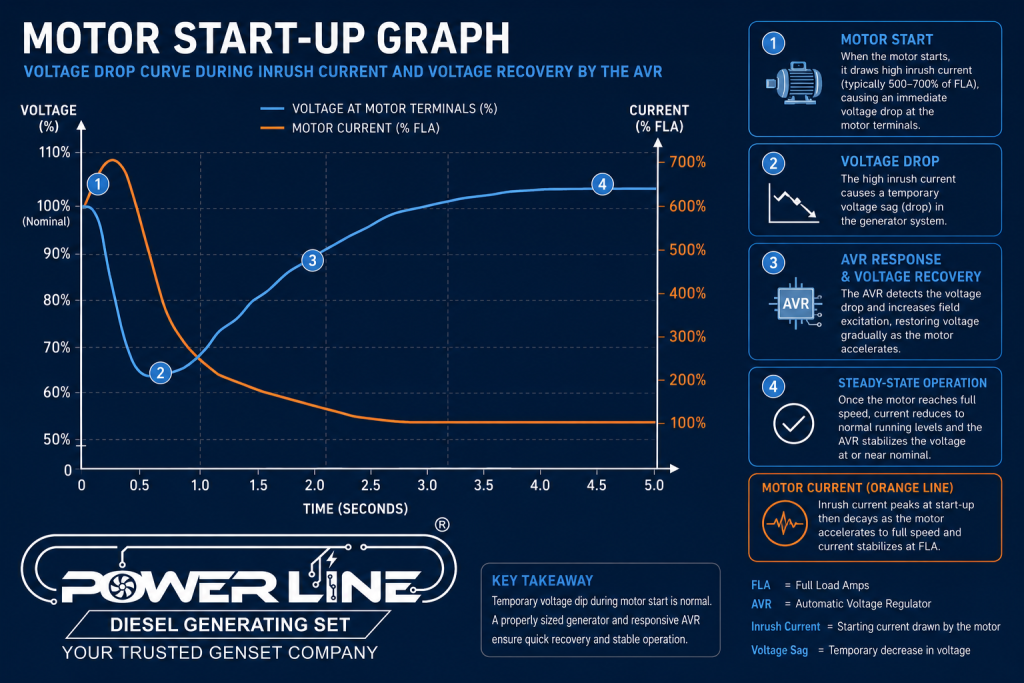

Dinamika Motor Starting dan Voltage Dip
Prosedur Motor Starting Genset menuntut arus awal (inrush current) hingga 6x lipat dari arus kerjanya. Ancaman utama dari motor starting adalah seberapa dalam Voltage Dip (penurunan tegangan) yang terjadi.
Besaran voltage dip ini merupakan hasil interaksi teknis yang sangat kompleks antara:
- Karakteristik reaktansi subtransien alternator (X”d / subtransient reactance) dan rasio hubung singkat (Short Circuit Ratio/SCR).
- Dinamika fluks magnet pada celah udara (air-gap flux dynamics) selama periode transien.
- Respons kelajuan AVR dan batas kemampuan paksaan medan (ceiling excitation capability).
- Cadangan torsi mesin (engine torque reserve) dan kecepatan governor.
- Inersia mekanis beban motor.
Contoh Analisis Numerik: Sizing Beban Motor
Sebuah pabrik ingin menyalakan unit Pompa Industri 315 kW secara DOL (Direct On Line).
Data Kebutuhan Beban:
- Running kVA Motor: ≈ 390 kVA
- Locked Rotor Current (LRC): 6.2 x FLA
- Starting kVA (skVA) Requirement: 390 kVA × 6.2 = 2.418 skVA
Target Standar Proyek: Fasilitas mensyaratkan maximum allowable voltage dip 15% agar panel kontrol PLC tidak mereset secara otomatis.
Kesimpulan Evaluasi: Jika purchasing hanya melihat beban operasi (390 kVA) dan membeli Genset 500 kVA, sistem pasti akan gagal start. Sebagai ilustrasi, pada banyak kombinasi alternator dan batas voltage dip proyek, genset 1.000 kVA dapat saja belum memenuhi kebutuhan starting tersebut.
Besarnya kemampuan starting bergantung pada karakteristik alternator, nilai subtransient reactance (X”d), sistem eksitasi, dan batas voltage dip yang diizinkan. Hasil akhirnya tetap harus diverifikasi secara komprehensif menggunakan kurva motor starting atau perangkat lunak (software generator sizing) dari OEM terkait.
Sizing Tingkat Lanjut: Oversized Alternator & Solusi PMG
Dalam menghadapi kasus transient load yang masif, konsultan MEP menerapkan modifikasi kritis:
1. Penggunaan Oversized Alternator
Memadukan mesin 800 kW dengan alternator 1.250 kVA (bukan 1.000 kVA). Praktik ini bertujuan meningkatkan margin operasi alternator secara termal, memperbaiki stabilitas voltage regulation, serta menaikkan kapabilitas menahan skVA tanpa perlu memperbesar blok mesin dieselnya.
2. Keunggulan Sistem Eksitasi PMG vs Shunt
Pada alternator dengan sistem eksitasi tipe Shunt, saat terjadi penurunan tegangan terminal yang signifikan akibat motor starting besar, shunt juga akan mengalami penurunan tegangan sumber karena ia mengambil daya dari terminal alternator. Akibatnya, kemampuan AVR mempertahankan arus eksitasi dapat menurun.
Sebaliknya, PMG Alternator (Permanent Magnet Generator) menyediakan sumber daya eksitasi yang terpisah dari terminal utama alternator. PMG memungkinkan AVR mempertahankan kemampuan field forcing meskipun tegangan terminal turun drastis, sehingga proses pemulihan tegangan (voltage recovery) dapat dipertahankan lebih efektif dibanding sistem shunt pada kondisi transien yang berat.
Jangan Lupakan Engine & Alternator Derating

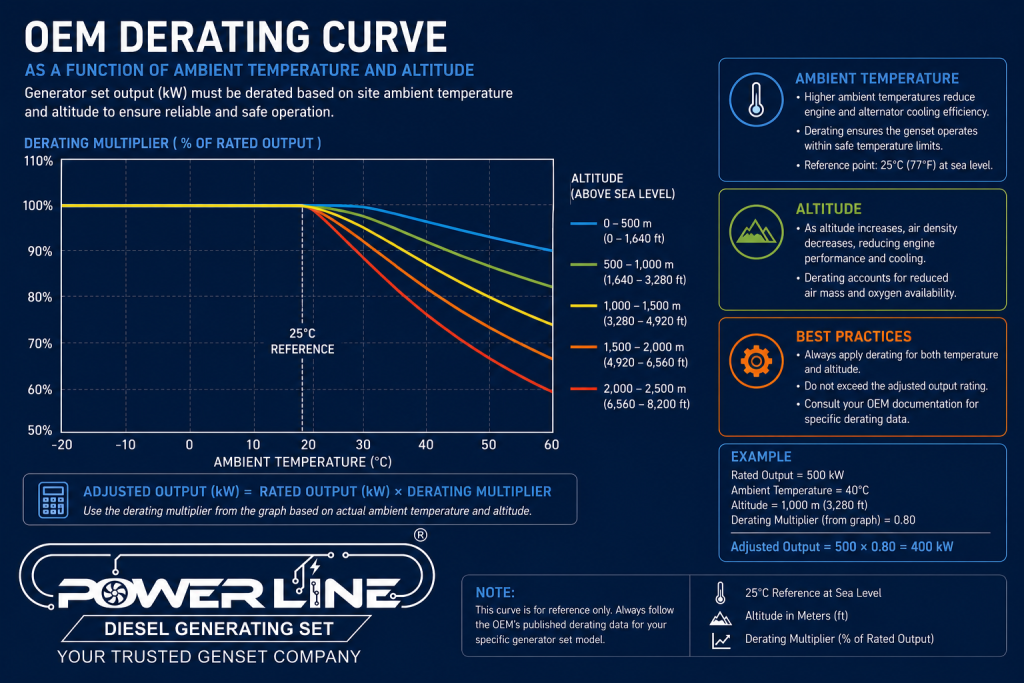

Membaca kapasitas nameplate di atas kertas bukan berarti sistem akan memproduksi daya utuh secara permanen. Anda wajib mengkalkulasi penyusutan teknis (derating) pada komponen mesin maupun alternator.
Sama seperti engine, alternator dibatasi oleh temperatur lingkungan. Kurva Engine Derating dari OEM sangat dipengaruhi oleh parameter eksternal:
- Ketinggian lokasi proyek di atas permukaan laut (Altitude).
- Suhu lingkungan sekitar ruang mesin (Ambient Temperature) dan kualitas udara pendingin (cooling air temperature).
- Tingkat kelembapan udara (Humidity).
- Sistem ventilasi dan laju aliran udara pada selungkup (enclosure airflow).
Pendekatan Engineering Powerline: Load Profiling Akurat
Di Powerline Indonesia, kami memosisikan diri sebagai mitra keandalan kelistrikan industri.
Sebelum merekomendasikan Instalasi Genset, tim engineering kami melakukan audit profil kelistrikan dengan alur kerja teknis:
Survey Existing Load & Power Quality (PF/THDi/THDv)
↓
Motor Starting Study (skVA & Limit Voltage Dip)
↓
Generator Capability Check (Stator/Rotor/Under-Excitation)
↓
Engine & Alternator Derating Analysis
↓
OEM Capability Verification
↓
OEM Recommendation
↓
Load Bank Test & Commissioning
Verifikasi kapabilitas lapangan pasca-instalasi juga akan divalidasi secara presisi melalui prosedur pengujian beban komprehensif menggunakan Load Bank Test Genset.
FAQ Seputar Power Factor Genset Industri
kVA (Daya Semu) mewakili batas kapasitas termal kelistrikan (stator limit) yang dapat ditahan oleh lilitan alternator. Sedangkan kW (Daya Nyata) mewakili batas maksimal torsi tenaga mekanis yang dihasilkan oleh prime mover (mesin diesel). Keduanya dijembatani secara efisien oleh Power Factor.
Pada mayoritas instalasi industri, ya. Kompensasi daya reaktif yang ditujukan untuk mengkoreksi lagging PF PLN dapat berubah menjadi over-compensated ketika suplai beralih ke genset di saat beban terendah. Kondisi ini memicu leading power factor yang berbahaya bagi margin torsi sinkronisasi. Pada banyak instalasi industri, panel ATS/AMF atau sistem kontrol daya diprogram untuk memutus step kapasitor secara otomatis guna mencegah under-excitation.
Beroperasi dengan persentase beban terlampau ringan secara berlarut-larut akan memicu fenomena pembakaran termal tidak sempurna yang disebut Wet Stacking. Suhu ruang bakar yang terlalu dingin membuat sisa bahan bakar cair dan uap oli menumpuk menjadi kerak karbon yang merusak efisiensi turbocharger dan silinder.
Harmonisa meningkatkan rugi-rugi tambahan (additional losses) pada konduktor, inti besi, dan komponen magnetik sehingga margin termal alternator berkurang. Besarnya pengaruh terhadap kenaikan temperatur bergantung pada spektrum harmonik dan karakteristik desain alternator. Pengukuran di PCC membantu memastikan bahwa sistem kelistrikan beroperasi sesuai dengan rekomendasi IEEE 519.
